Instituto de Física - UERJ
Este fenômeno que atinge a todos é de fácil explicação para quem já o entendeu e de difícil compreensão para quem está tentando entendê-lo, principalmente quando se está usando os livros e suas figuras para entendê-lo. Como já tivemos oportunidade de constatar junto a professores da Rede Pública de Ensino, da pré-escola ao segundo grau, as dificuldades dos professores em entenderem este fenômeno a partir de textos e figuras, desenvolvemos o experimento abaixo descrito, que é de fácil construção e de baixo custo, para facilitar a compreensão deste fenômeno.
Providencie cerca de 3 m de fio branco paralelo, conecte um plug numa das extremidades e um soquete na outra. Fixe este soquete num pedaço de madeira (use soquete que já tenha um furo em seu interior próprio para passar um parafuso e assim fixar na madeira). Isole com fita isolante os terminais do fio no soquete. coloque uma lâmpada de 60 W neste soquete e sobre a lâmpada fixe, com fita adesiva (durex), um disco de papel alumínio com cerca de 5 cm de diâmetro, para que ela não ofusque sua vista e a dos alunos que estarão ao seu redor.
Se você dispuser de um globo terrestre, use-o, caso contrário, providencie uma bola de isopor de 15 a 30 cm de diâmetro. Essas bolas são separáveis em dois hemisférios que se encaixam. Separe os dois hemisférios e fure-os em seus centros (de dentro para fora) com uma vareta de pipa ou similar. Feche a bola e atravesse-a com a vareta. A vareta representará o eixo de rotação da Terra. Providencie algum suporte para a lâmpada (livros, cadernos, caixa de sapatos, etc) tal que seu filamento fique aproximadamente na mesma altura do centro da bola de isopor. Ligue o plug numa tomada e terá o Sol aceso e iluminando a Terra (bola de isopor). Claro que para isso você precisa de um ambiente escurecido. Também é bom que se chame à atenção para o fato de que a bola de isopor e a lâmpada que representam a Terra e o Sol estão fora de escala.
Geralmente se realiza esta demonstração sobre uma mesa. Note, então, que se a vareta (eixo da Terra) estiver perpendicular à mesa, os dois hemisférios da Terra são igualmente iluminados e se assim fosse, não haveria estações do ano, pois a luz solar atingiria os mesmos pontos da Terra sempre com a mesma intensidade. Incline, então, o eixo da Terra (vareta de pipa que você esta segurando) cerca de 23,5 graus (ou seja, aproximadamente ¼ de 90 graus). Veja a Fig. 14 abaixo.

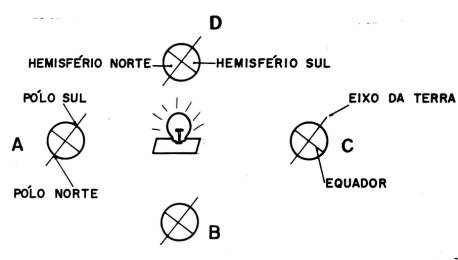

Figura 14- Esquema das posições A, B, C e D do globo.
Agora sim é visível que um hemisfério está mais iluminado do que o outro. Naquele mais iluminado é verão e no outro é inverno.
Vamos supor que você começou inclinando sua Terra (bola de isopor) como mostramos no ponto A, então é verão no hemisfério Sul e inverno no Norte, se você deslocar a bola para a posição C (posição da Terra 6 meses depois de A) você verá que o hemisfério Sul está menos iluminado do que o Norte, logo, será inverno no hemisfério Sul e verão no Norte. Nas posições B e D ambos hemisférios são igualmente iluminados, como você pode ver se fizer a experiência (ou conseguir imaginá-la). Em B, no hemisfério Sul, será outono e no Norte será primavera. Em D, no hemisfério Sul será primavera e no Norte será outono. Se você estiver usando um globo terrestre o eixo já vem inclinado de 23,5 graus, pois esta é a inclinação do eixo da Terra em relação ao plano da sua órbita (trajetória) ao redor do Sol. O globo tem o pólo sul na sua parte inferior, mas isso é só costume do fabricante em colocá-lo assim, nada impede que você inverta seu globo. Se você quiser aumentar mais o contraste entre a parte mais iluminada e a menos iluminada, incline um pouco mais o eixo da Terra, digamos uns 45 graus, mas avise seus alunos que você está exagerando.
Outro ponto fundamental desta demonstração é que o eixo da Terra está sempre paralelo a ele mesmo, ou seja, se você começou a demonstração com o eixo da Terra apontando em direção a uma parede da sua sala, por exemplo, então ele deverá continuar apontando da mesma forma para a mesma parede quando a bola passar pelos pontos A, B, C e D.
Como você está vendo a explicação não tem nada a ver com a distância da Terra ao Sol.
Fenômenos comuns ao cotidiano dos alunos, os eclipses e as fases da Lua, são geralmente, explicados nos livros didáticos usando figuras, as quais, normalmente não atingem seus objetivos. Procurando simplificar e aperfeiçoar o ensino destes fenômenos, desenvolvemos um experimento didático, simples de ser construído, que usa materiais de baixo custo, disponíveis no comércio, para mostrar as fases da Lua e sua relação com as marés. O experimento também permite entender porque o eclipse da Lua só ocorre na fase de Lua Cheia e o do Sol na fase de Lua Nova, além de permitir ver a diferença entre sombra e penumbra.
A idealização deste experimento tenta preencher uma lacuna existente nos livros didáticos, pois os mesmos quando abordam os tópicos em questão, o fazem utilizando figuras, e por mais que o (a) professor(a) se esforce para explicá-los, os mesmos podem não ficar claros ou não serem entendidos por alguns alunos.
Este experimento, sendo tridimensional, torna mais simples a explicação por parte do (a) professor (a) e de fácil compreensão e visualização por parte dos alunos.
Usaremos a mesma bola de isopor com um eixo, especificada no experimento referente às estações do ano e a lâmpada conectada no soquete preso numa base de madeira. Retire o disco de papel alumínio que estava sobre a lâmpada. Para representarmos os raios de luz provenientes do Sol, que chegam praticamente paralelos entre si, façamos um tubo cilíndrico de papel alumínio, com um diâmetro igual ao da lâmpada e com comprimento de 30 cm. Coloque o tubo de papel alumínio ao redor da lâmpada e quando acessa teremos um facho de luz que pode ser direcionado, tal qual o de uma lanterna, aliás, esta também pode ser usada, ou então, o facho de um retroprojetor ou projetor de slides.
O manuseio deste experimento pode ser feito com duas ou três pessoas. Uma deve segurar o facho de luz (que representa a luz proveniente do Sol) sempre apontando para a Lua, mas de forma que o facho de luz seja sempre emitido na mesma direção ou seja, a pessoa que segura a fonte do facho de luz deve andar para a esquerda ou para a direita para que o facho seja emitido sempre na mesma direção. Uma pessoa representa a Terra e fica girando sobre si mesma lentamente. Outra pessoa segura a Lua e faz esta girar sobre si e ao redor da Terra de modo que esta sempre veja a mesma face da Lua. O facho de luz deve ser direcionado sobre a Lua. Como o plano da órbita da Lua não coincide com o plano da órbita da Terra, o plano da órbita da Lua deve ser inclinado em relação ao da Terra, uma vez que este está sendo suposto paralelo ao chão.
Sugerimos começar o movimento com a Lua entre a Terra e Sol mas não na mesma linha, pois se assim estivessem haveria um eclipse solar. Coloque, então, a Lua abaixo da linha imaginária que liga a Terra ao Sol. Neste instante em particular, a Lua não é visível da Terra pois o Sol não vai estar iluminando a face da Lua voltada para a Terra. Esta é a fase chamada de Lua Nova, a qual não dura uma semana e sim apenas um dia. No dia seguinte começa a fase da Lua Crescente.
Fazendo a Lua girar lentamente ao redor do aluno-Terra, no sentido horário, o aluno-Terra que representa um observador qualquer do hemisfério Sul verá apenas uma fração da Lua iluminada. Quem estiver de fora da brincadeira verá que o Sol continua iluminando completamente uma face da Lua. A fração iluminada visível pelo aluno-Terra terá a forma de um C (ou de uma banana) e será visível logo após o pôr do Sol, portando ela terá sua fração iluminada visível da Terra, voltada para o Oeste. Enquanto a Terra gira sobre si, a Lua se desloca somente cerca de 15 graus, de modo que no dia seguinte ela estará mais alta no céu após o pôr do Sol. A Lua continuará crescendo (aumentando a fração iluminada visível da Terra) sucessivamente, até atingir a Lua Cheia, sendo que nesse crescimento ela passará por uma noite em que exatamente ¼ (um quarto) da superfície da Lua será visível da Terra. Essa noite chamamos de noite do Quarto Crescente.
Durante o período de aumento da fração iluminada da Lua visível da Terra ela passará por uma noite em que exatamente ¼ (um quarto) de sua superfície será visível da Terra. Essa noite chamamos de noite do Quarto Crescente. Ele dura só uma noite e não uma semana como pensam muitas pessoas. Quando o Sol se puser ela estará sobre o meridiano local.
Com o passar das noites, observamos um aumento da fração iluminada da Lua visível da Terra. O período de aumento da fração iluminada da Lua visível da Terra terminará na noite em que toda a face iluminada da Lua é visível da Terra. Essa noite chamamos de noite de Lua Cheia. Ele dura só uma noite e não uma semana como pensam muitas pessoas. Nessa noite ela estará nascendo no horizonte leste no momento em que o Sol estiver se pondo no oeste. Nessa noite a Terra é que está entre a Lua e o Sol. Mas a Lua não está na mesma linha que liga a Terra ao Sol. Como na Lua Nova nós supusemos que ela estava abaixo deslta linha Terra-Sol, agora ela deve estar acima da linha Terra-Sol.
A noite seguinte ao da Lua Cheia observamos que uma pequena porção do disco (que era todo iluminado na noite anterior -Lua Cheia) iluminado já não é mais visível. E noite após noite, observamos que vai diminuindo a fração iluminada da Lua que é visível da Terra. A Lua continuará minguando (diminuindo a fração iluminada visível da Terra) sucessivamente, até atingir a Lua Nova novamente. Sendo que nesse período minguante ela passará por uma noite em que exatamente ¼ (um quarto) da sua superfície será visível da Terra. Essa noite chamamos de noite do Quarto Minguante. Após a Lua Cheia, o lado iluminado da Lua, visível da Terra, fica voltado para o Leste e ela nasce cada vez mais tarde depois do pôr do Sol.
b.1) Eclipse Solar total, parcial e anular
O Eclipse solar pode ser visto facilmente do experimento acima, bastando para isso saber que a linha definida pela intersecção dos planos das órbitas da Lua e da Terra (linha dos nodos) gira e com isso vai haver ocasiões em que a Lua Nova estará exatamente na linha que liga Terra-Sol e a Lua estará próxima do seu perigeu (ponto de maior proximidade com a Terra), de modo que partes da Terra ficarão sob a ponta do cone de sombra da Lua, ocorrendo nestas regiões os eclipse solar total. Regiões próximas a estas estarão sob a penumbra e observarão o eclipse parcial. Regiões da Terra mais afastadas do cone de sombra não observarão eclipse nenhum.
Em outras ocasiões, a Lua Nova poderá estar passando na mesma linha que liga ao Terra ao Sol, mas a Lua estará proxima do apogeu (ponto de maior afastamento da Lua à Terra). Quando isso ocorre observa-se o eclipse anular.
b.2) Eclipse Lunar total, parcial e penumbral
O Eclipse lunar pode ser visto facilmente do experimento acima, bastando para isso saber que a linha definida pela intersecção dos planos das órbitas da Lua e da Terra (linha dos nodos) gira e com isso vai haver ocasiões em que a Lua Cheia estará exatamente na linha que liga Terra-Sol e assim sendo, ela passará dentro do cone de sombra da Terra, ocorrendo o eclipse lunar total, ou se apenas parte dela passar sob o cone de sombra da Terra, será o eclipse lunar parcial e quando a lua passar pela penumbra da Terra será o eclipse lunar penumbral.
Por que vemos sempre o mesmo lado da Lua ? Isto se dá porque a Lua gira uma vez sobre si mesma exatamente no mesmo tempo em que dá uma volta ao redor da Terra. E isso o experimento também permite visualizar.
São uma prova da existência de forças de atração entre os corpos materiais. Chama-se de preamar ou maré cheia ao maior nível atingido pelo oceano e ocorre na Lua Nova, enquanto que o mínimo nível chama-se baixa-mar ou maré vazia e ocorre na Lua Cheia. A maré cheia e a vazia recebem o nome de marés de Sizigia (do grego: ficar numa mesma linha). Durante as fases de Lua Quarto Crescente ou Minguante, as marés apresentam os menores desníveis e recebem o nome de marés de Quadratura. Estes desníveis ocorrem porque, enquanto a Lua faz subir as águas do oceano, o Sol as faz descer, ocorrendo então, os desníveis. As marés decorrem do efeito conjugado do Sol e da Lua, se bem que o efeito lunar é cerca de 2,2 vezes maior que o solar. Isto é explicado devido à maior proximidade da Lua, apesar de sua menor massa.
Este experimento proporciona uma explicação mais simples para os eclipses do Sol e da Lua, as fases da Lua, o efeito das marés e o porquê de vermos sempre a mesma face da Lua. Estes fenômenos, embora comuns ao nosso cotidiano, não são facilmente entendidos pelos alunos, por mais que os professores tentam explicá-los, pois os mesmos recorrem às figuras, as quais dão margem para interpretações, por vezes, errôneas por parte dos alunos. Sendo este modelo tridimensional, o mesmo torna a explicação para estes fenômenos mais simples de ser dada e torna, também, mais fácil e visualização e compreensão dos mesmos por parte dos alunos.
Estes modelo não tem a pretensão de ser absoluto ou
perfeito, modificações e simplificações poderão ser feitas segundo a criatividade
e ou necessidade dos professores ou de outras pessoas que porventura venham
a utilizá-lo.
